БКТП - блочные комплектные трансформаторные подстанции

Блочные трансформаторные подстанции – разновидность электротехнического оборудования, применяемого для энергоснабжения крупных производственных предприятий, объектов жилых, коммунальных и муниципальных хозяйств.

Их функционал распространяется на выполнение следующих задач:

• снятия электричества из трехфазной высоковольтной линии передач номинальным напряжением 6 (10) кВ и частотой переменного тока 50-60 Гц;
• конвертирования полученного напряжения посредством понижающего силового трансформатора до значений 380 (220) В;
• дальнейшей передачи преобразованной электроэнергии потребителям.

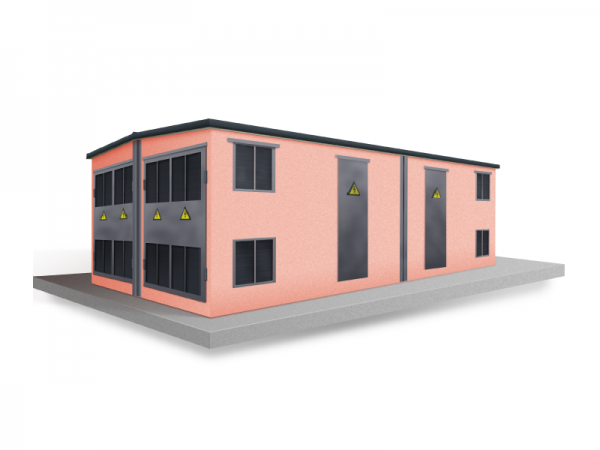

В отличие от КТП блочная подстанция предназначена для монтажа как отдельно стоящий объект. Ее внешняя монолитная оболочка, внутри которой находится оборудование, изготавливается из железобетона и монтируется на предварительно подготовленную бетонную или кирпичную площадку.

Комплектация БКТП

Проектное оснащение блочно-модульного устройства может быть двух видов:

• типовым – соответствовать определенному стандарту;
• индивидуальным – разновидность оборудования, его параметры и производитель подбирается заказчиком или нашим инженером, исходя из потребностей и особенностей конкретного объекта электроснабжения.

В комплект поставки независимо от разновидности реализации входит:

• распределительное устройство на стороне высокого напряжения;
• распределительное устройство на стороне низкого напряжения;
• силовой преобразователь (масляный понижающий трансформатор);
• шинопровод;
• каркас;
• шкаф собственных нужд;
• комплект ЗИП;
• техническая документация.

Компания Энергопром специализируется на разработке и производстве БКТП различных видовых исполнений. Вам достаточно сформулировать задачу, и наши опытные специалисты произведут детальный просчет параметров составных элементов и подготовят предложение, максимально четко вписывающееся в заявленные рамки.

Условия эксплуатации

Эффективная и бесперебойная работа БКТП, выполненной в климатическом исполнении У1, УХЛ по ГОСТ 15150, возможна при соблюдении следующих условий:

• максимальная высота размещения – 1000 метров над уровнем моря;
• температура окружающей среды – в диапазоне от -60°С до +40°С;
• влажность воздуха – до 100% при условии отсутствии конденсата;
• атмосферное давление – 86-106 кПа;
• сейсмичность района сооружения – до 6 баллов;
• максимальные порывы ветра – 36 м/с (в гололед при условии намерзания ледяной корки до 2 см – 15 м/с).

Не допускается эксплуатация установки, если окружающая среда входит в разряд взрывоопасной, в воздухе присутствует токопроводящая пыль или высококонцентрированные химические составы и пары, которые могут разрушить корпус и изоляционный материал изделия.

Компания Энергопром предлагает купить БКТП в Уфе по ценам производителя, а также заказать услугу доставки и установки под ключ. Звоните уже сейчас, и наши компетентные менеджеры помогут с выбором.
